避雷器/
DX

◆資料ダウンロード
スペックシート(第10版)

DXシリーズ避雷器は、落雷などにより電源線路、信号線路に発生する高圧サージから計器類を保護するために使用します。
特長

■屋内形および屋外形ともに容易に取り付けられるように考慮されております。

■避雷器回路は2線式計器に、また電源回路(単相)に接続できるようになっております。

■本避雷器は十分な実績がありますので安心してお使いいただけます。

仕様
項目
(100V AC(電源)用)

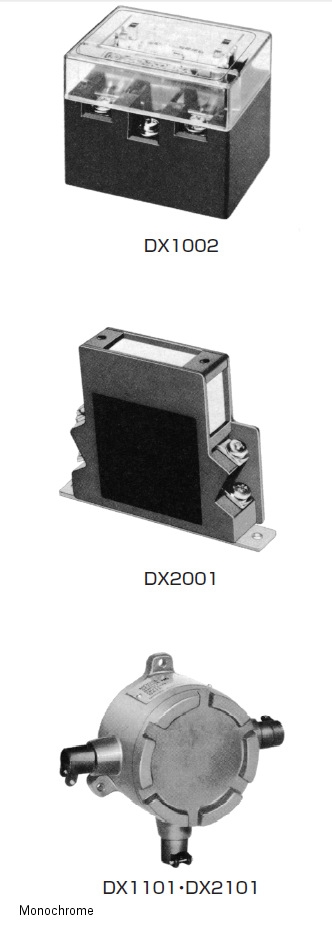

DX1002 屋内形DX1101 屋外形
許容端子電圧120V AC
直流放電開始電圧400V±60V DC300V DC以上
インパルス放電開始電圧1000V以下(1.2/50μs)800V以下(10/200μs)
制限電圧1000V以下(8/20μs)550V以下(10/200μs)
放電耐量20000A(8/20μs)9000A(8/20μs)
絶縁抵抗100V DCで50MΩ以上
