ディジタル導電率伝送器　／
SC7300R

◆資料ダウンロード
スペックシート（第5版）

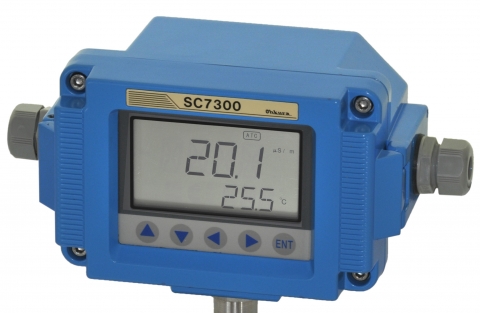

SC7300Rは耐水構造の2線式現場設置形 ディジタル導電率伝送器です。 超純水から一般用まで幅広い用途に使用できます。
特長

■一体構造

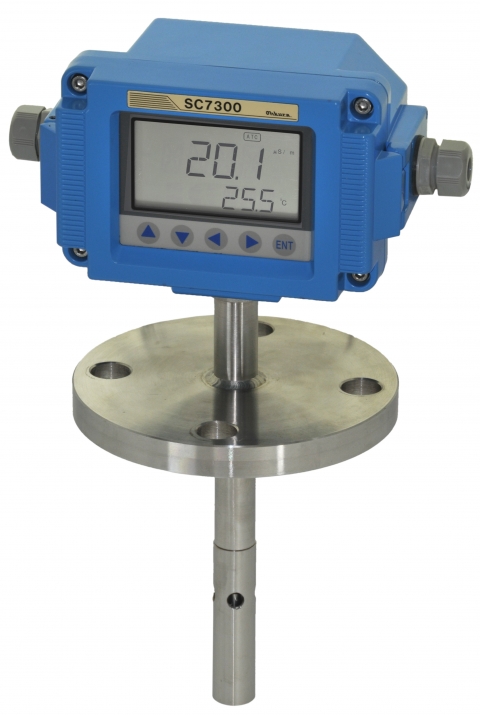

セル－伝送器一体形を用意しており、省スペース化が可能です。

■フロントメンテナンス
表示部がケースと一体となっており、取り外すことなくセル交換などのメンテナンスが行えます。

■マルチレンジ
28種類のレンジから選択できます。変更も行えます。

■測定単位
測定単位としてSI単位／従来単位に対応できます。

■豊富なプロセス接続
セル－伝送器一体形では各種プロセス接続を用意しています。

■自己診断機能
導電率、内部回路などの異常を自己診断し、表示・出力で知らせます。

仕様
項目仕様
測定原理交流2電極式
測定レンジＳＩ単位 ：0.00～20.00μS/mから0～2000mS/mの28レンジ
従来単位 ：0.000～0.200μS/cmから0.00～20.00mS/cmの28レンジ
伝送方式2線式直流電流伝送方式
伝送出力：4～20mA DC絶縁出力　負荷抵抗550ΩMAX（24V DC時）
表示LCD
直線性（セル含まず）±0.4%または±2digitの大きい方
再現性（セル含まず）±0.2%または±1digitの大きい方
自己診断導電率値異常，温度異常、内部回路異常
温度補償補償方式 ：純水＋NaCl溶液または手動温度補償
補償範囲 ：0～100℃
温度素子 ：Pt1000
その他機能ホールド機能 ：電流出力をホールド
ケーブル長補正 ：セル温度素子のケーブル抵抗をキャンセル
オプション機能ノンリニア出力：レンジの10%を50%に拡大出力
測定液条件
（セル－伝送器一体形）		使用圧力範囲 ：1MPa MAX
使用流速範囲 ：10cm/min～1m/s
プロセス接続
（セル－伝送器一体形）		フランジ形 ：JIS10K-50A相当
ねじ込み形 ：R 3/4
ナット形 ：G1
バルブ形 ：Rc1
使用環境-10～60℃，5～95%RH
電源18～30V DC
ケース構造 ：防水構造（IP67，NEMA4相当）
材質 ：アルミ鋳物
ケ－ブル接続口 ：G 1/2　3カ所
外形寸法（mm）170（W）×100（H）×105（D）（本体部）
取り付け
（セル－伝送器分離形）		2Bパイプ（専用取付金具使用），壁取り付け
質量約1.5kg (セル-伝送器分離型)
▲
