ディジタルプログラム調節計／

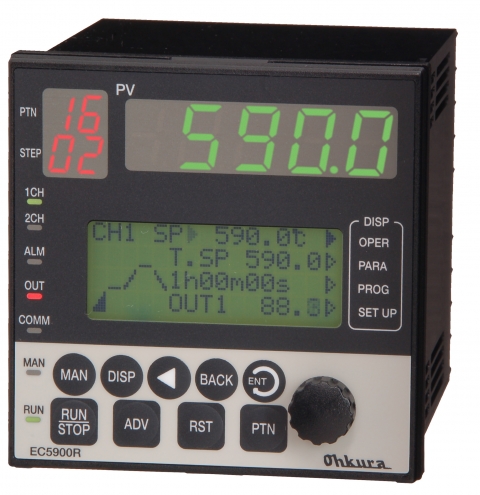

EC5900R

◆資料ダウンロード
スペックシート（第8版）

EC5900R形ディジタルプログラム調節計は最大400ステップ（1パターン最大100ステップ）、最大 19パターンのプログラム調節計です。 16文字×4行の表示器を中央に配し、コメント表示を充実することにより、使いやすさと高機能を 両立しました。さらにプログラムパターンのグラフィック表示は、工程の進行が直感的に把握可能です。
特長

■人に優しい表示
プログラムパターンのグラフィック表示と設定値、測定値、残時間を同時に表示しますので、工程の進捗が直感的に把握できます。

■1チャネルタイプと2チャネルタイプをラインアップ
1チャネルタイプ基本形式　：　EC5900R
2チャネルタイプ基本形式　：　EC5950R

■充実のプログラム機能
●最大400ステップ、19パターンの大容量プログラム
●DO　：　最大15点、　DI　：　最大12点
●時間単位　：　時・分と時・分・秒の切換が可能
●ステップの削除／挿入機能、パターンの削除／コピー機能でプログラムパターンを簡単に編集できます。

■多彩な制御機能
オーバシュートを抑えるアンチオーバシュート機能やマルチＰＩＤ／プログラムドＰＩＤにより幅広い用途に適用できます。

■適合規格
防塵・防水規格：JIS C 0920　IP65（前面パネル）

仕様
分類項目／機能EC5900R
入力測定点数 1
測定値・ 設定値表示4桁または5桁切換
測定周期
（制御周期）		100ms
入力種類熱電対：B，R，S，K，E，J，T，WRe5-26，N，PR40-20，PLⅡ，U，L，Au-Fe
直流電圧：±10，0～20，0～50mV，0～1，0～5，1～5，0～10V DC
直流電流：4～20mA DC
測温抵抗体：Pt100，JPt100
性能・特性精密定格±（0.1%FS＋1digit）
ノイズ除去比ノーマルモード除去比：60dB以上，コモンモード除去比：140dB以上
プログラムプログラム数1
ステップ数Max400（Max100／パターン）
パターン数Max19
設定方式 時間と目標値設定によるX-Y形
機能シーケンス接点：Max4点，コンディション入力：Max4点，
ギャランティソーク機能，繰り返し機能，パターンリンク機能，PVスタート機能
制御種類PID制御，PD制御，ON-OFF制御，3位置制御（2出力時：オプション）
チューニングオートチューニング
制御出力点数1点（標準）＋1点（オプション）
種類リレー接点：a接点 250V AC　3A （抵抗負荷）
SSR駆動：ON・・・15V DC （Max20mA）　OFF・・・0V
電流：4～20mA DC （Max600Ω），0～5mA DC （Max2ｋΩ）
警報・
接点出力		点数・接点容量・Max5点（2点：標準，2点：オプション，1点：制御出力にリレーを使用しない場合、指定可）a接点，片側共通，250V AC 1AMax（抵抗負荷））
・10点（オープンコレクタ出力，オプション（DI/DOコネクタ），30V DC　20mA）
・8点（a接点，オプション：増設用DI/DOアダプタ使用（別売品） 250V AC　1A Max （抵抗負荷））
DI/DOコネクタとDI/DOアダプタはどちらか選択
機能シーケンス接点出力，警報出力（Max4点），状態出力
接点入力点数・4点（標準，フォトカプラ駆動 15V DC 1mA）
・8点（オプション：DI/DOコネクタを指定，接点入力）
・7点（オプション：増設用DI/DOアダプタ使用（別売品），接点入力）
DI/DOコネクタとDI/DOアダプタはどちらか選択
機能プログラム運転（RUN/STOP，RESET，ADVANCE，パターン切換），コンディション入力，
AUTO/MAN切換，制御RUN/STOP切換
オプション通信RS-232C，RS-422A，RS-485　（専用通信モジュールおよび通信ケーブル別売，RS-485は本体内蔵タイプあり）
伝送出力1点，4～20または0～20mA DC　（Max600Ω）
拡張インタフェース（ARCNET®）トークンパッシング式，N対N通信　伝送速度：2.5Mbps
ヒータ監視機能、EC5500R，EC5800と接続し、協調制御に使用
サーボ駆動出力操作部電源：20～100V AC，50/60Hz 出力SSR：1A AC Max，
単相コンデンサモータ用
電源定格電源電圧100～240V AC，50/60Hz
最大消費電力Max30VA
構造外形寸法（mm）96（W）×96（H）×111.3（D）（ダイヤル含まず）
質量約500g
使用環境使用温度範囲-10～55℃
▲
