ペーパレスレコーダ/

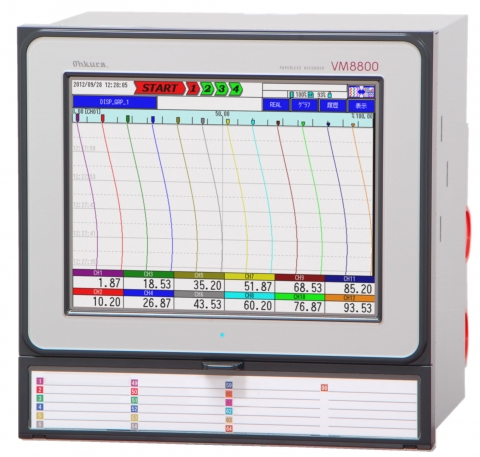

VM8800A

◆資料ダウンロード
スペックシート(第6版)

VM8800Aは、10.4インチTFT液晶ディスプレイを採用したペーパレスレコーダです。記録媒体にはコンパクトフラッシュ(以降CFカード)を採用し、ネットワーク機能も標準搭載しています。 入力種類は、熱電対、測温抵抗体、直流電圧(電流)等を最大48チャネルに任意に設定できます。 入力の他に最大48チャネルの演算処理を行うことができます。 記録中のデータおよびCFカードに保存したデータを再生表示できます。また付属のビューワソフトウェアを用いてパソコン上でも再生できます。
特長

■高速・多点取り込みの実現
各チャネルで独立した測定回路を実装することにより、最大で48 チャネル全点での高速サンプリングが可能です。

■タッチパネルによる簡単操作
タッチパネルによる直感的な操作で、簡単に使用することが可能です。

■大容量内蔵メモリ搭載
約450MBの大容量内蔵メモリを搭載。本体のみで長期記録が可能です。

■外部記憶媒体にCFカードを採用
最大で8GBまでのCFカードに対応し、長時間の記録が可能。また オプションとして、USBメモリも使用可能です。
(CFカード/1GBを標準添付)

■既存のRM18G記録計との互換性
背面端子台の構造を既存のRM18G記録計との互換性に配慮しました。 リプレースにおいて既存の配線等をそのまま利用することが可能です。また、より多チャネルの入力に対応した端子台も用意しました。

■ペーパレスならではの多彩な表示
画面上のボタンで、バーグラフ表示、トレンド表示、ディジタル表 示を簡単に切り替え可能です。用途に合わせて柔軟な表示を実現 できます。またチャネルをタッチすることにより、トレンドの強調表示や設定確認を簡単に行うことができます。

■演算機能を搭載
入力の四則演算や積算機能はもちろん、DIや通信から取得した データも測定値として記録できる演算機能を搭載しています。

■パソコンサポートソフトを標準添付
PC上でパラメータ設定が行えるパラメータローダ、測定データ を閲覧・解析できるデータビューワを標準添付しています。

■2種の奥行きサイズを用意
現場の配線状況に合わせ、奥行きサイズを選択可能です。288(W)×288(H)×340(D)mm
288(W)×288(H)×280(D)mm

■イーサネットによる通信機能を標準装備
FTPサーバ/クライアント、HTTPサーバ、SNTPサーバ/クライアント、Modbus TCPスレーブ/マスタ機能が使用できます。

■通信機能(オプション)
イーサネットの他に、オプションでRS-485を用意。Modbus RTU による通信が可能です。

■耐震構造(オプション)
耐震サポートで固定することにより、上下2G,前後左右4Gまでの 振動に対応しました。

■手書きコメント機能(V1.20以降)
ヒストリカルトレンドに手書きでコメント入力を行うことが可 能です。

仕様
項目
入 力 点 数下記より選択
6ch端子台タイプ :6,12,18,24,30点
12ch端子台タイプ:12,24,36,48点
入 力 回 路 チャネル間絶縁
測 定 精 度 スペックシート参照
測 定 周 期 100ミリ秒/全点
入 力 種 類直流電圧、直流電流(要シャント抵抗※)、熱電 対、測温抵抗体(「測定レンジ」参照)、他チャネル ※シャント抵抗内蔵タイプも選択可能
バーンアウト機能 熱電対、mV電圧入力に標準装備
UP, DOWN, なしから設定可能
基 準 接 点 補 償 OFF, 内部, DE結線, DH結線 から選択
基準接点補償精度R, S, PR40-20, Au-Fe :±1°C以下
K, E, J, T, G, C, N, PLII, U, L:±0.5°C以下
C M R R140dB以上(50/60±0.5Hz)
N M R R60dB以上(50/60±0.5Hz)
入 力 抵 抗mV, TC(バーンアウトなし):9MΩ以上
mV, TC(バーンアウトあり):1MΩ以上
V :500kΩ以上
mA:100Ω(シャント抵抗外付または内蔵)
許容信号源抵抗mV, TC(バーンアウトなし):10kΩ以下
mV, TC(バーンアウトあり):0.14μV/Ω以下
V :500Ω以下
RTD:5Ω以下(1線あたり)
小 数 点 位 置0~4の範囲で任意に設定可能
ただし、測定値の上下限は±32000digit
単 位 表 示任意の単位(各単位最大8文字)を作成可能
タ グ 名 称半角8文字まで登録可能
チ ャ ネ ル 説 明半角52文字まで登録可能
チャネルスキップチャネル毎にスキップの有効・無効を設定
スキップ時は表示・記録を無効とする
入力フィルタ機能各チャネルに設定可(一次遅れフィルタ)
時定数は0~99秒の範囲で設定可能
移 動 平 均 機 能各チャネルに設定可能
平均回数は1~64回の範囲で設定可能
スケーリング機能直流電圧(電流)入力で可能
スケーリング可能範囲:±32000
開 平 演 算 機 能入力値に対して開平演算した結果をスケー リング
多 点 補 正リニアスケーリング内の4点までを多折線近似補正可能
