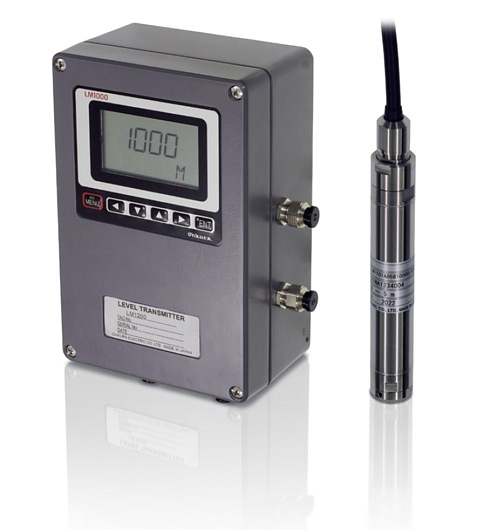

投込式水位伝送器／
LM1000A

◆資料ダウンロード
カタログ

◆資料ダウンロード
スペックシート

◆動画 投込式水位伝送器／LM1000AのPR動画
LM1000Aは、内部回路をデジタル化することにより様々な機能を実現した高精度・高信頼の水位計です。 オプション（開発中）を追加することでデジタルデータの送信が可能であり、各種産業用ネッ トワークへの接続が容易に可能です。
特長

■優れた耐雷性能で誘導雷から機器を保護表示器内蔵避雷器（伝送路用、検出器用）に加え、検出器にも避雷器を内蔵し、誘導雷サージ対策を強化しています。

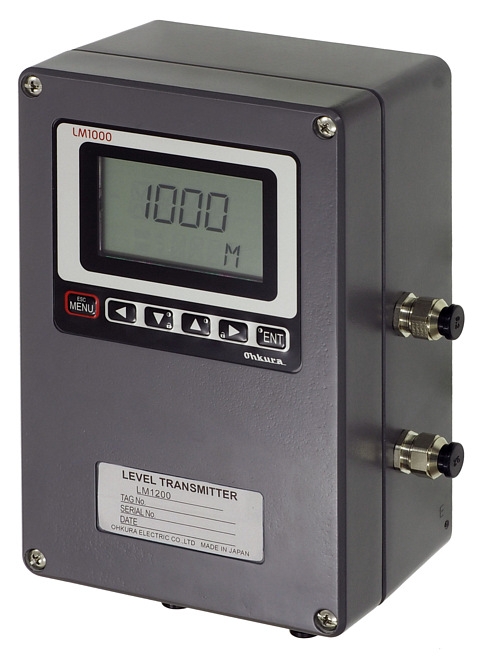

■見やすい大型表示 水位計の情報表示が直感的でわかりやすい13セグメントの大型液晶を採用しました。ワンタッチで詳細桁表示、水温表示も可能です。

■現場に合わせたスケーリング・調整 現場の水位計の設置位置に合わせて出力スケーリングが可能です。表示・出力スケーリング可能のため、予備品が統一できます。

■寒冷地対策として滞留水防止品を用意 寒冷地での水の凍結によって発生する検出器（感圧ダイアフラム）の破壊対策として滞留水防止品をラインアップしました。

■デジタル伝送（オプション：要外部電源・開発中） デジタル伝送モジュール（RS-485通信モジュール）を追加することで、測定値・自己診断情報を同時に伝送可能です。（Modbus RTUプロトコル）

仕様
分類項目仕様
測定仕様測定レンジ0-2m、0-5m、0-10m、0-20m、0-50m
サンプリング周期約100ms
表示分解能0.01m
表示範囲スケーリング機能OFF：検出器レンジの±0.5％
スケーリング機能ON：設定したスケーリング幅の±0.5％
一般仕様電源24V DC±10％
絶縁抵抗各端子－接地端子間　50V DC　100MΩ以上
周囲温度範囲［表示器］
温度補償範囲：-10～+50℃
動作温度範囲：-20～+60℃
［検出器］
温度補償範囲：0～+30℃ （ 非凍結範囲）
動作温度範囲：-10～+60℃
周囲湿度範囲10～95%RH（0～40℃） 40℃を超える場合は絶対湿度が40℃・95%RH相当の条件以下とする。また、結露無きこと。
取付姿勢（表示器）前傾0度、後傾30度以内、左右水平
取付方法（表示器）壁面取付
伝送仕様 （アナログ伝送）伝送方式2線式伝送方式
伝送出力4-20mA DC
負荷抵抗24V DCにて600Ω以下
伝送仕様 （デジタル伝送：オプション） （開発中）物理層RS-485
プロトコルModbus RTU（スレーブ） ステーションNo.設定範囲　1～247 通信速度：9600/19200/38400bpsから いずれかを選択
パリティ無し/偶数/奇数からいずれかを選択
データ長8ビット固定
ストップビット1ビット/2ビットからいずれかを選択
構造仕様材質表示器　主にアルミ

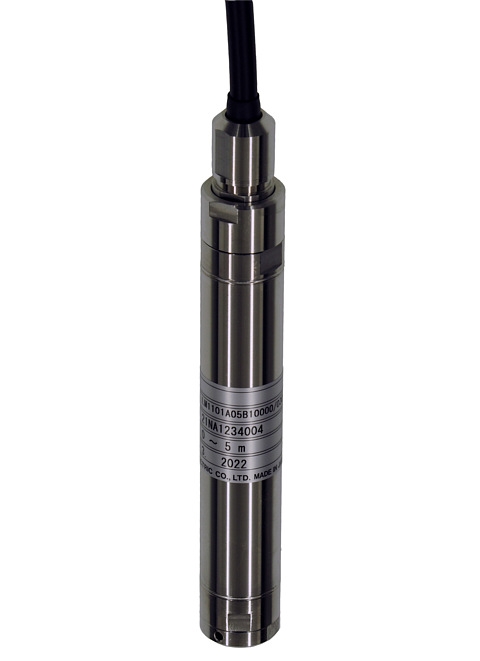

検出器　主にSUS316（本体）、 SUS316L（感圧部）
質量表示器　2.7kg以下、検出器　300g以下
塗装（表示器）マンセル記号N4焼付半艶出
保護構造（防水性能）①表示器　IPX5準拠 ②検出器　IPX8準拠
対応ケーブル径φ8.0 ～ φ10.5mm
性能仕様伝送精度±0.3％FS：0-2mレンジ
±0.1%FS ：0-5m/0-10m/0-20m/ 0-50mレンジ
温度特性表示器： ±0.35%FS（-10～50℃）
検出器： ±0.03%FS/℃ 0-2mレンジ
±0.015%FS/℃ 0-5m/ 0-10m/ 0-20m/ 0-50mレンジ
耐水圧200％FS
応答速度99％FS 応答　1.5秒 （デジタルフィルタ無しの時）
長期安定性±0.2％FS／年
分解能10-4 （0.01％FS）
機能仕様表示スケーリング測定範囲を任意の範囲にスケーリング可能。
設定範囲： 下限値 -9999～9999
上限値 -9999～9999
オフセット調整測定値に対してオフセット値を設定可能。
デジタルフィルタ移動平均 0（無し）～16回
1次遅れ 0.0～100.0秒
キーロックキーロック保護中はパラメータ・システム設定変更不可。
測定値ホールド保守時に伝送データをホールド可能
自己診断機器健全性監視等
▲
