■精度は±0.1%FSを実現
検出部の高精度化・伝送回路の充実を図り、より高精度な水位測定を実現しました。
■向上した長期安定性(±0.2%FS/年)
検出器に拡散形半導体センサを搭載することにより、高信頼性・安定化を実現しています。
■検出器に避雷器(オプション)を用意
表示器内蔵の避雷器に加え、検出器装着用の避雷器を用意しました。誘導雷によるサージ電圧から検出器の保護を行います。
■測定レンジ0～3mから150mに対応
広範囲の水位計測が行えます。
■寒冷地対策として滞留水防止品を用意
寒冷地での水の凍結によって発生する検出器(感圧ダイアフラム)の破壊対策として滞留水防止品をラインアップしました。
| 分類 | 項目／機能 | 仕様 | |
|---|---|---|---|
| 機能 | 同左 | 測定レンジ | 0-3m～0-150m（詳しくはスペックシートを参照してください。） |
| 伝送方式 | 2線式伝送方式 | ||
| 伝送出力 | 4～20mA DC | ||
| 電源 | DC駆動： 12～26V DC AC駆動： 定格電源電圧100～240V AC（50/60Hz） 電源電圧範囲 85～264V AC（47～65Hz） | ||
| 消費電力 | DC駆動：0.5W，AC駆動：3VA | ||
| 負荷抵抗 | 24V DCにて600Ω以下 | ||
| 出力調整 | ゼロ点：±10%（表示器にて調整可能） スパン点：±10% | ||
| 温度範囲 | 表示器：温度補償範囲 -15～50℃，動作温度範囲 -30～80℃ 検出器（非凍結範囲にて）：温度補償範囲0～30℃，動作温度範囲 -10～80℃ | ||
| 雷対策 | 表示器：伝送ラインに避雷器内蔵，AC電源ラインに避雷器内蔵 検出器：検出器伝送ラインに避雷器内蔵（オプション対応） | ||
| 寒冷地対策 | 滞留水防止品（検出器）仕様あり | ||
| 性能 | 伝送精度 | ±0.1%FS（出力校正は水の密度を1として行っています。） | |
| 指示精度 | 1.0級（表示器仕様） | ||
| 耐水圧 | 150%FS（検出器仕様） | ||
| 応答速度 | 99%応答にて約1.5秒 | ||
| 温度特性 （ティピカル値） | 表示器： 0.35%FS/-15～50℃ 検出器： ゼロ点変化±0.015%FS/℃，スパン変化±0.015%FS/℃ ただし0-4mはゼロ点変化±0.025%FS/℃，スパン変化±0.025%FS/℃ 0～3mはゼロ点変化±0.03%FS/℃，スパン変化±0.03%FS/℃ | ||
| 長期安定性 | ±0.2%FS/年間 | ||
| 分解能 | 10-4（0.01%FS） | ||
| 姿勢誤差 | 15mm（検出器仕様） | ||
| 絶縁抵抗 | 50V DCにて100MΩ（避雷器を介在させない状態の性能） | ||

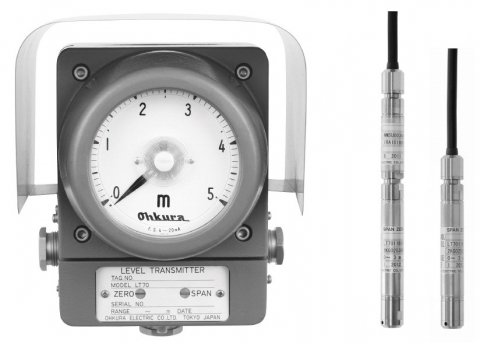

| 構造・材質 | 表示器 | 構造 | 防雨構造（JIS C 0920），日除けフード標準装備 |
| メータ | φ100広角アナログメータ（1.0級） | ||
| ケーブル 接続口 | G3/4 | ||
| 設置方式 | 2Bパイプ取付，壁取付，フランジ取付（オプション） | ||
| 推奨伝送 ケーブル | 2芯シールドケーブル（外径：9.6～10.6mm） | ||
| ケース材質 | アルミ鋳物（塗装：マンセルN4） | ||
| 質量 | 3.8kg以下 | ||

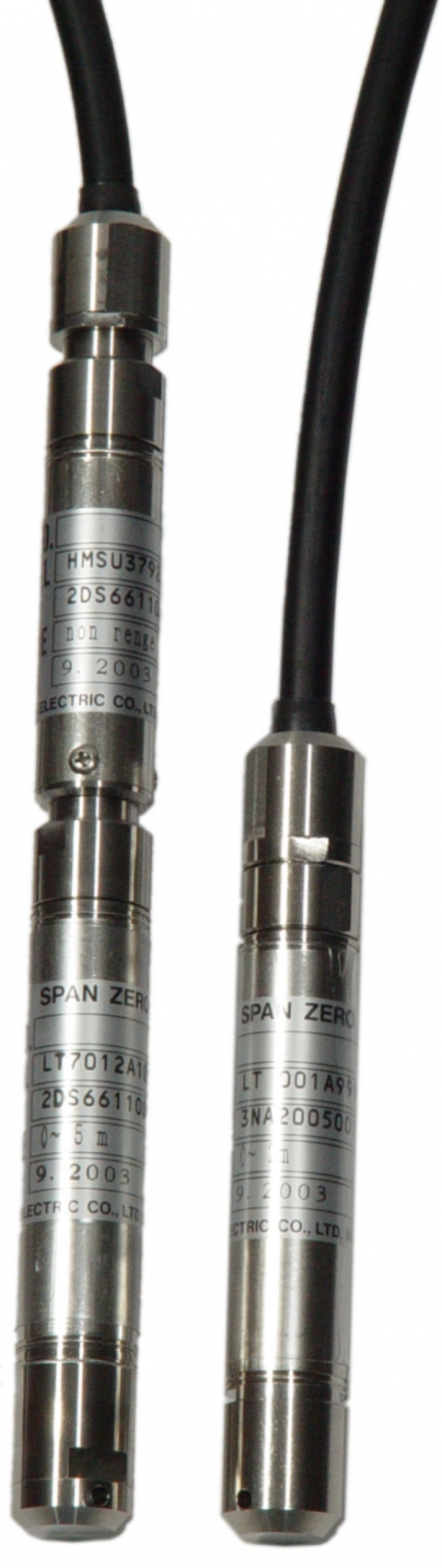

| 検出器 | 外径 | φ20mm | |
| 質量 | 180g以下（ケーブルを除く） | ||
| 材質 | 本体：SUS316，感圧部：SUS316L | ||
| シール材 | フッ素ゴム | ||
| 検出器 ケーブル | 構成 | 中空パイプ入り耐水ケーブル | |
| 外径 | 約φ9mm | ||
| 材質 | ポリエチレン | ||
| 質量 | 85g/m 以下 | ||
| ケーブル長 | 指定レンジ＋5m | ||
| オプション | 検出器用避雷器，取付金具組立（2Bパイプまたは壁取付用），取付フランジ組立，アンカー（検出器固定用おもり），ケーブルクランプ（2Bパイプ用） | ||
