ゲートユニット／
GU2000C

◆資料ダウンロード
スペックシート（第1版）

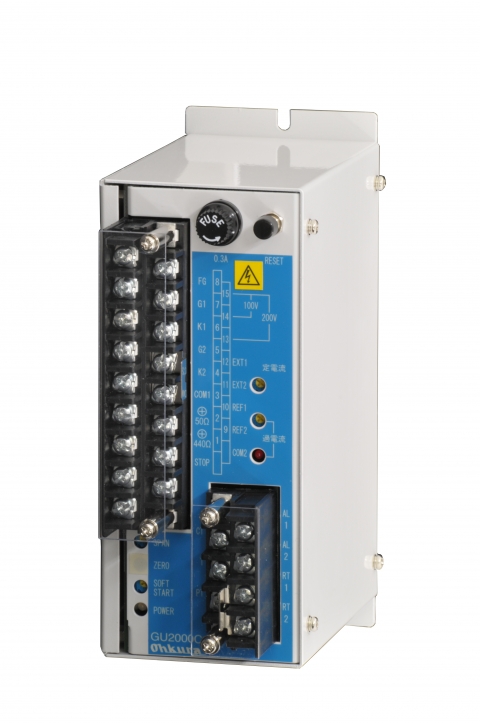

GU2000Cは制御入力信号（調節計出力）を受け、SCR駆動パルスを出力するゲートユニットです。 小型・軽量で小電流から大電流まで確実にトリガ可能です。
特長

■自動・手動運転切替可能
外部接点で自動・手動運転を切替可能です。調節計の出力によらず外部ボリュームで出力を制御できます。

■電力帰還タイプも用意
制御入力によって負荷電力を制御できる電力帰還タイプも用意しています。

■インピーダンスパルス採用
トリガパルスにインピーダンスパルスを採用し、小電流から大電流まで確実にトリガできます。

■ソフトスタート標準装備
ソフトスタートを標準装備し、トランス負荷にも使用可能です。

■トライアックも制御可能
サイリスタ素子だけでなくトライアック素子も制御できます。

仕様
分類項目帰還無し電力帰還
入力入力種類4～20mA，1～5mA，0～5mA，無電圧接点4～20mA
入力インピーダンス50Ω，440Ω，1kΩ，1.5kΩ（接続・形式により変化）
帰還入力－0～5A AC，0～100V ACまたは0～5A，0～200V AC
性能・特性駆動容量600A級のサイリスタ素子が駆動可能。但し最大負荷電圧は240V AC以下 絶縁抵抗
絶縁抵抗すべての端子-接地端子間：500V DC　10MΩ以上
耐電圧電源端子-接地端子間：1.5k AC　1分間 使用環境
使用環境周囲温度範囲：-10～50℃
周囲湿度範囲：20～90%RH以下（但し結露の無いこと）
機能制御方式位相制御
駆動点弧角30°～150°／210°～330°
入出力特性－ 電力帰還
ソフトスタート約1秒
出力調整内蔵ボリュームにてスパン・ゼロ調整可能，外付けボリュームにてスパンの調整可能
警報－過電流検出（内部ボリュームで設定）
電源定格電源電圧100／200V AC
定格電源周波数50/60Hz
構造取付方法壁面取付
ケース材質鋼板
塗装色マンセルN8.5 相当
質量約1kg
▲
