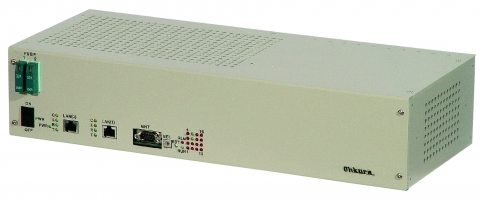

IP 対応型接点情報入出力装置／
ET1000

◆資料ダウンロード
スペックシート（第3版）

接点入力情報を集約しイーサネット経由でサーバや監視装置へ伝送を行ったり、サーバーや監視装置からのデータをイーサネット経由で接点出力が可能な装置
特長

■コンパクトサイズで取付、収容が容易

■２５６点（ＭＡＸ） の接点情報入力の他、オプションとして１６点（ＭＡＸ）の接点情報出力（高耐圧接点） や温度データの入力が可能

■ＬＡＮは０系、１系の２ポート（１０ＢＡＳＥ－Ｔ/１００ＢＡＳＥ－ＴＸ）搭載

■ＳＮＭＰによるネットワーク管理エージェントを搭載しており、ネットワーク機器も含めた管理情報の統合が可能

仕様
項目 内 容備考
LANインタフェース10BASE-T/100BASE-TX:2ポート自動認識
接点入力無電圧接点またはオープンコレクタ
フォトカプラ受(コモン共通)30V DC・50mA以下流出
最大:256点(32点/1カード)		増設は64点単位
接点出力
(オプション)		無電圧1c接点、負荷条件200V AC/DC・50mA(最大)
16点(16点/1カード)
温度入力
(オプション)		-20~80°C(精度±1.5°C以内)
1点(センサーケーブル10m 1本付属)
アナログ入力
(オプション)		入力範囲:DC±5.0V
入力インピーダンス:1MΩ以上
計測精度:±0.3%以内
伝送コード:BCD3桁の場合(標準)
0~±999
最大:8量(2量/1カード)		1カード2スロット使用
接点入力64点(2カード)と排他利用
警報出力
(オプション)		無電圧1c接点 1点、負荷条件200V AC/DC・50mA(最大)総合警報出力
状態表示(LED表示)個別故障表示及び状態表示
環境条件温度:-10~50°C
湿度: 30~90%RH(結露不可)
電源種別100V AC±10%
200V AC(オプション)±10%
110V DC+30% -20%
48V DC±10%
24V DC±10%		DC電源は2系統受電,1重化対応
絶縁抵抗AC電源端子~接地間 1000V DC 10MΩ以上
DC電源端子~接地間 500V DC 10MΩ以上
信号端子 ~接地間 500V DC 3MΩ以上
耐電圧AC電源端子 ~接地間 AC2000V 1分間
DC電源端子~接地間 AC2000V 1分間
信号端子 ~接地間 DC 500V 1分間
耐インパルス電圧電源端子 ~接地間 1.2×50μS 4kV
突入電流AC電源:7.1A以下 DC電源:10A以下
冷却方式自然冷却
実装方式各シートはプラグイン方式
塗装色マンセル記号5Y7/1 半ツヤ
寸法435W×94H×180D (mm) 取付金具,CN,端子等突起部分を除く200V AC対応のトランスユニットは除く
質量約6kg
▲
