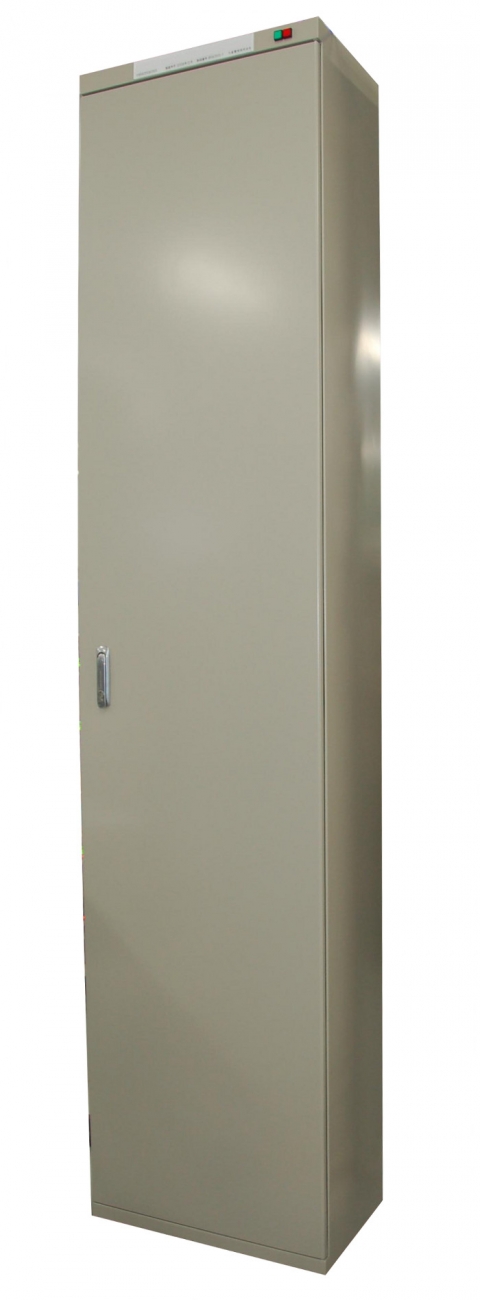

IP対応型汎用情報伝送制御装置/
ET9000

◆資料ダウンロード
スペックシート(第1版)

電力事業者さまでは、電力系統システムの給電情報等を伝送することを目的として、サイクリックディジタル情報伝送装置(CDT装置)、遠方監視制御装置(TC装置)を長年にわたり採用しています。 本装置は、既設CDT,TC装置の老朽化、運用・保守機能の高度化、情報伝送のIPネットワーク収容等に対応する汎用情報伝送制御装置です。
特長

■高い信頼性
電気的強度は電力規格D207、B402をクリア。過酷な環境でも信頼性を確保します

■EMC規格に対応
各電力事業者さまご要求のEMC規格に対応。電磁気的な不干渉性および耐性にも配慮しています

■CDT方式に対応
CDT(サイクリックデジタル伝送)方式に対応した情報伝送装置です。電気学会標準規格44ビットフォーマットをはじめ、各電力事業者さまフォーマットに対応します

■IPネットワークに対応
CDT方式の情報伝送に加え、TCP/IP,UDP/IPでの伝送が可能。同一情報を両方式で同時に伝送できるため、既存CDT装置、TC装置のIPネットワーク収容が容易に行えます
またイーサネットを2ポート装備しており、IPネットワークの2重化に対応できます

■豊富な電源種別対応
24V/48V/110V DC、 100V/200V ACに対応可能
また小容量タイプにおいても電源ユニットの2重化が可能です

■高精度のアナログ変換
アナログ入力及びアナログ出力ユニットの変換精度はともに±0.3%と高精度です

■ホットスワップ対応
個別入出力ユニット、電源ユニット(冗長構成時)は活線挿抜による保守が可能で、装置停止無しにユニットの交換が可能です

■フレキシブルなI/O構成
個別入出力ユニットはフレーム実装位置の制限がないため、柔軟な構成が可能です

仕様
項目仕様
設置条件温度:-10~+40°C
湿度:10~90%RH※結露しないこと
装置電源24V DC ±10%
48V DC ±10%
110V DC -20~+30%
100V AC ±10%
200V AC ±10%
絶縁抵抗入出力端子~筐体間:500V DC、10MΩ以上
電源端子~筐体間 :500V DC、10MΩ以上
絶縁耐圧入出力端子~筐体間:2000V AC 1分間
電源端子~筐体間 :2000V AC 1分間
EMCEMI 規格 VCCI クラスA(エミッション)
EMS 規格 IEC 61004-2,3,4,5,6(イミュニティ)
耐震強度入力加速度:4.9 m/s2、周波数:0.5~5Hz、波数:30波
      1.96m/s2、周波数:5~10Hz、波数:30波
